Zeichnen Sie eine Küchenzeile, einen Einbauschrank oder ein TV-Möbel im Browser. CutGo baut jede Platte, Tür, Schublade und jeden Boden nach Tischlerregeln, schreibt die Schnittliste und die Kantenumleimung, setzt jede Bohrung auf eine Bohrkarte und schickt die Teile an den Zuschnittoptimierer und an eine Werkstatt in Ihrer Nähe. Nichts zu installieren, keine Anmeldung zum Ausprobieren.
Jedes wurde im Konstruktor aus seinen eigenen Vorlagen gebaut und wird hier genau so gezeigt, wie der Generator es baut. Ziehen zum Drehen, scrollen zum Zoomen, auf eine Tür oder Schublade klicken, um sie zu öffnen. Die Zahlen und die Tabelle unter dem Bild sind die echte Schnittliste dessen, was Sie sehen.

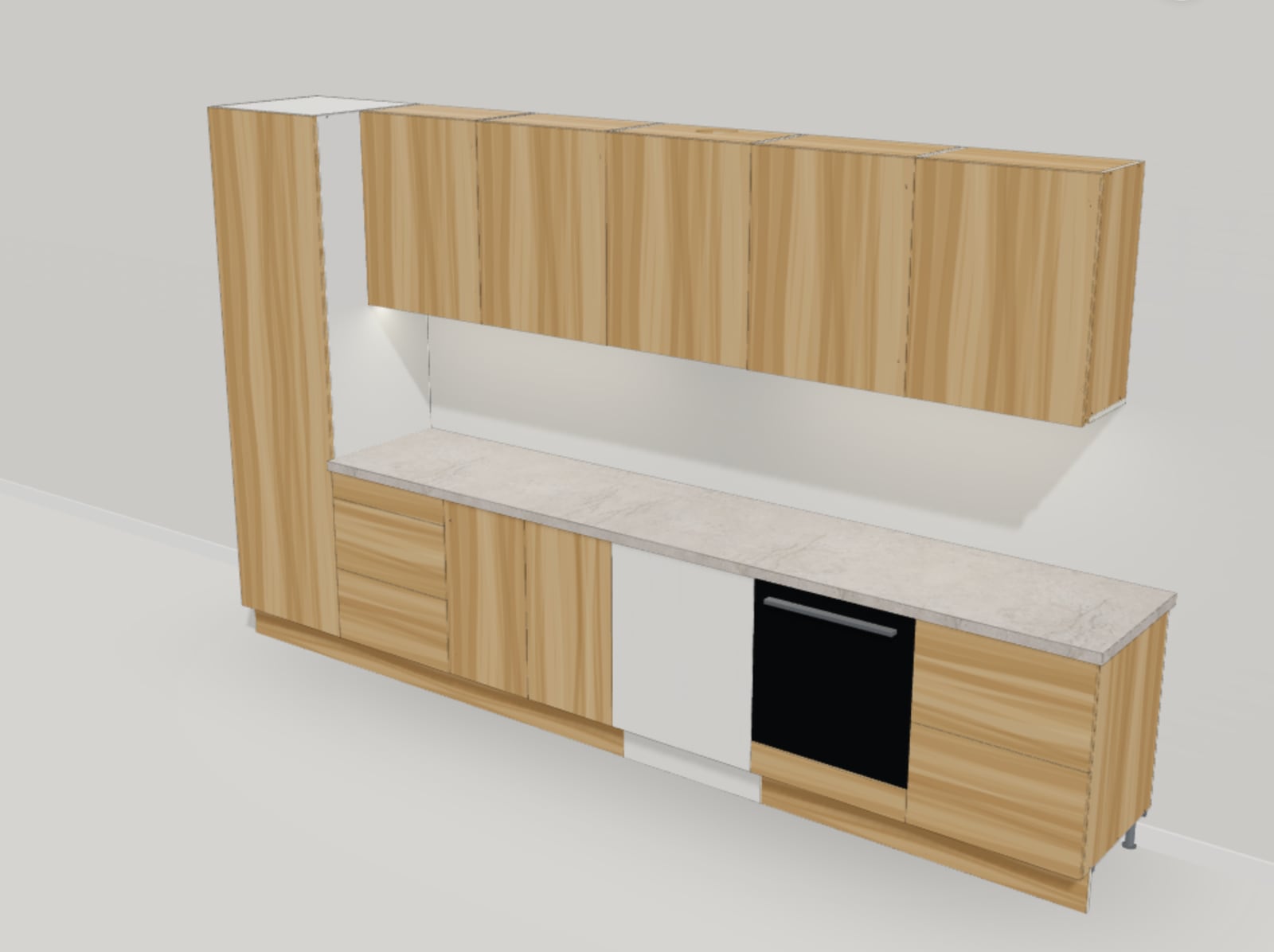

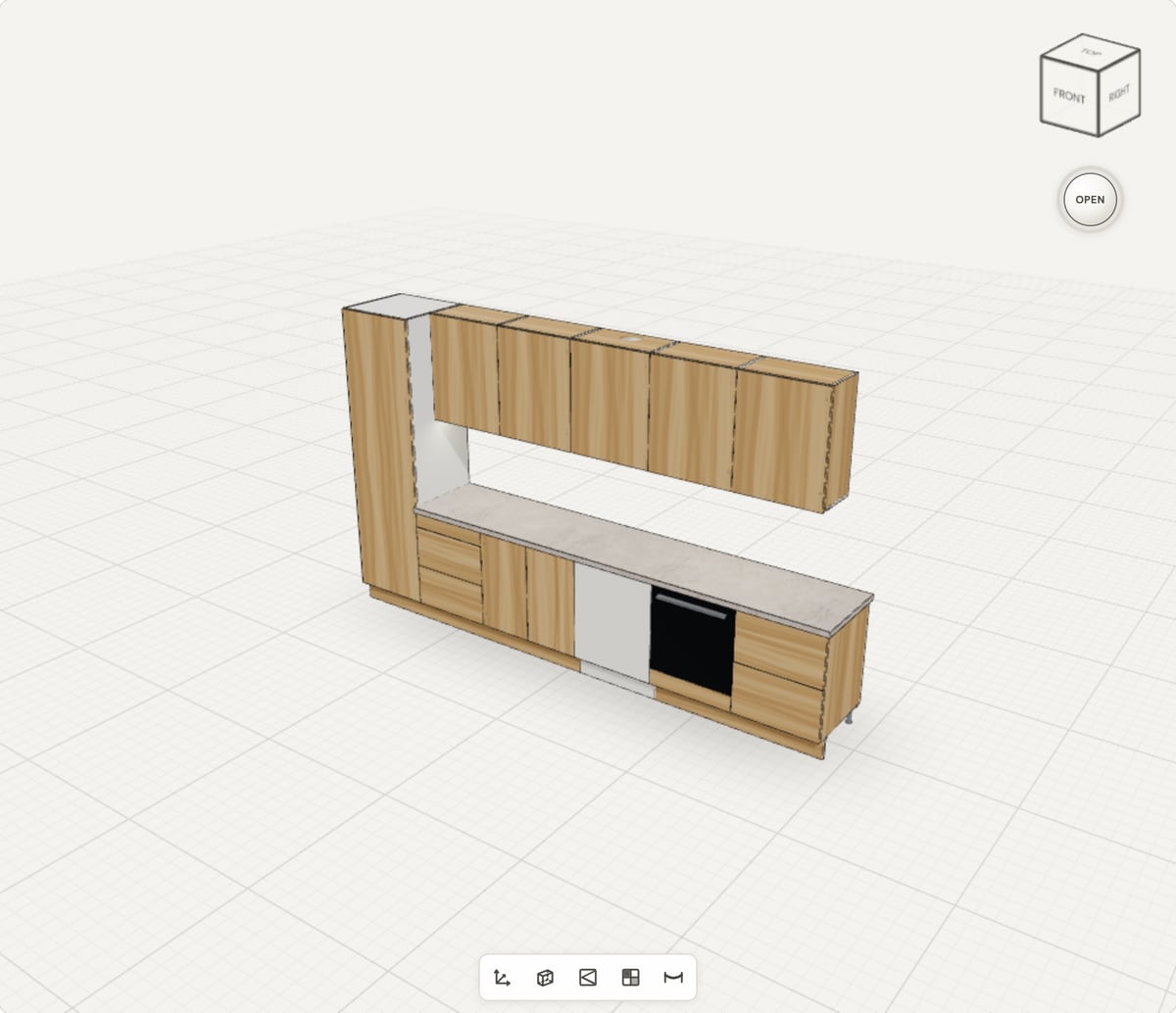

Hochschrank, Schubladenunterschränke, Spülenunterschrank, Geschirrspüler, Backofenunterschrank und fünf Oberschränke mit Haube — 3,8 m an einer Wand.
Platten: White 16 mm — 9.58 m² · Light wood 16 mm — 7.53 m² · Light wood 19 mm — 6.18 m² · HDF 3 mm 3 mm — 4.13 m² · Egger F052 ST75 38 mm — 1.93 m² · White 19 mm — 0.52 m²
| Teil | Maß, mm | Stk. | Platte | Bekantete Kanten |
|---|---|---|---|---|
| Side | 2110 × 557 | 2 | White 16 mm | B |
| Top / bottom | 568 × 557 | 3 | White 16 mm | T |
| Shelf | 566 × 547 | 5 | White 16 mm | T B L R |
| Back panel | 2110 × 600 | 1 | HDF 3 mm 3 mm | — |
| Door | 2108 × 597 | 1 | Light wood 19 mm | T B L R |
| Plinth | 2000 × 149 | 1 | Light wood 19 mm | T |
| Side | 722 × 557 | 2 | White 16 mm | B |
| Rail | 568 × 80 | 2 | White 16 mm | T B |
| Drawer bottom | 549 × 540 | 7 | White 16 mm | — |
| Drawer back | 526 × 148 | 4 | White 16 mm | T |
| Drawer front | 597 × 302 | 1 | Light wood 19 mm | T B L R |
| Drawer front | 597 × 299 | 1 | Light wood 19 mm | T B L R |
| Drawer back | 526 × 53 | 2 | White 16 mm | T |
| Drawer front | 597 × 111 | 1 | Light wood 19 mm | T B L R |
| Back panel | 722 × 600 | 2 | HDF 3 mm 3 mm | — |
| Worktop | 3219 × 600 | 1 | Egger F052 ST75 38 mm | R |
| Side | 722 × 560 | 2 | White 16 mm | B |
| Top / bottom | 768 × 560 | 1 | White 16 mm | T |
| Rail | 768 × 80 | 2 | White 16 mm | T B |
| Door | 720 × 397 | 2 | Light wood 19 mm | T B L R |
| Plinth | 600 × 149 | 1 | White 19 mm | T |
| Door | 720 × 597 | 1 | White 19 mm | T B L R |
| Side | 722 × 557 | 4 | Light wood 16 mm | B |
| Top / bottom | 568 × 557 | 2 | Light wood 16 mm | T |
| Rail | 568 × 80 | 3 | Light wood 16 mm | T B |
| Drawer front | 597 × 114 | 1 | Light wood 19 mm | T B L R |
| Divider | 568 × 537 | 1 | Light wood 16 mm | T |
| Back panel | 600 × 120 | 1 | HDF 3 mm 3 mm | — |
| Plinth | 1200 × 149 | 1 | Light wood 19 mm | T |
| Drawer front | 597 × 359 | 1 | Light wood 19 mm | T B L R |
| Drawer front | 597 × 356 | 1 | Light wood 19 mm | T B L R |
| Drawer back | 526 × 63 | 1 | White 16 mm | T |
| Side | 740 × 320 | 8 | Light wood 16 mm | B |
| Top / bottom | 568 × 320 | 9 | Light wood 16 mm | T |
| Shelf | 566 × 291 | 4 | Light wood 16 mm | T B L R |
| Back panel | 724 × 584 | 4 | HDF 3 mm 3 mm | — |
| Door | 758 × 597 | 4 | Light wood 19 mm | T B L R |
| Pelmet | 1200 × 290 | 2 | Light wood 19 mm | T |
| Side | 760 × 320 | 2 | Light wood 16 mm | B |
| Divider | 568 × 301 | 1 | Light wood 16 mm | T |
| Back panel | 584 × 404 | 1 | HDF 3 mm 3 mm | — |
| Door | 757 × 597 | 1 | Light wood 19 mm | T B L R |
Die Maße sind die der Säge: ganze Millimeter, lange Seite entlang der Platte, Fronten abgerundet, damit die Fugen nicht zugehen. T B L R sind oben, unten, links und rechts — die Kanten, die den Umleimer bekommen.
Für Tischler, Küchenmonteure, kleine Werkstätten und alle, die Platten auf Maß zuschneiden lassen — er zeichnet die Möbel so, wie eine Werkstatt sie baut.

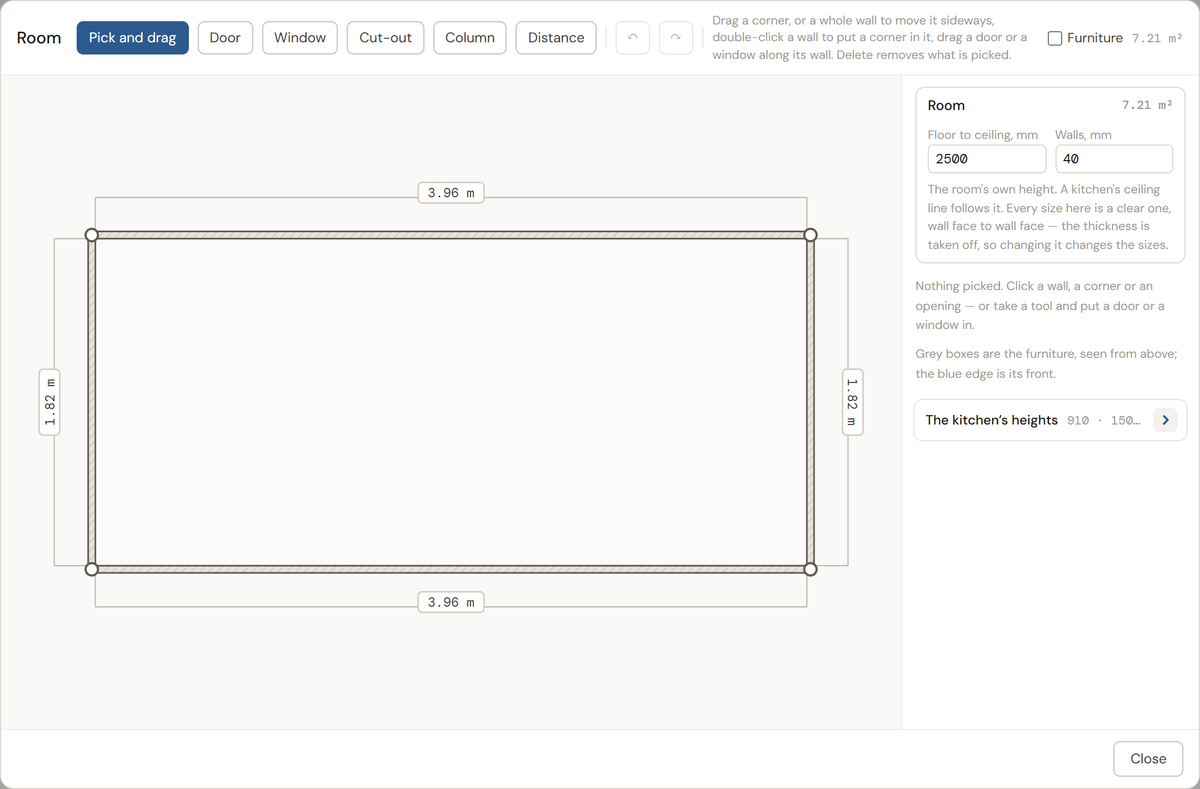

Eine Küche, Schränke und Stauraum oder zuerst den Raum. Einmal gefragt: Alles, was Sie danach hinzufügen, kommt aus dieser Liste und richtet sich nach den Höhen dieses Projekts.

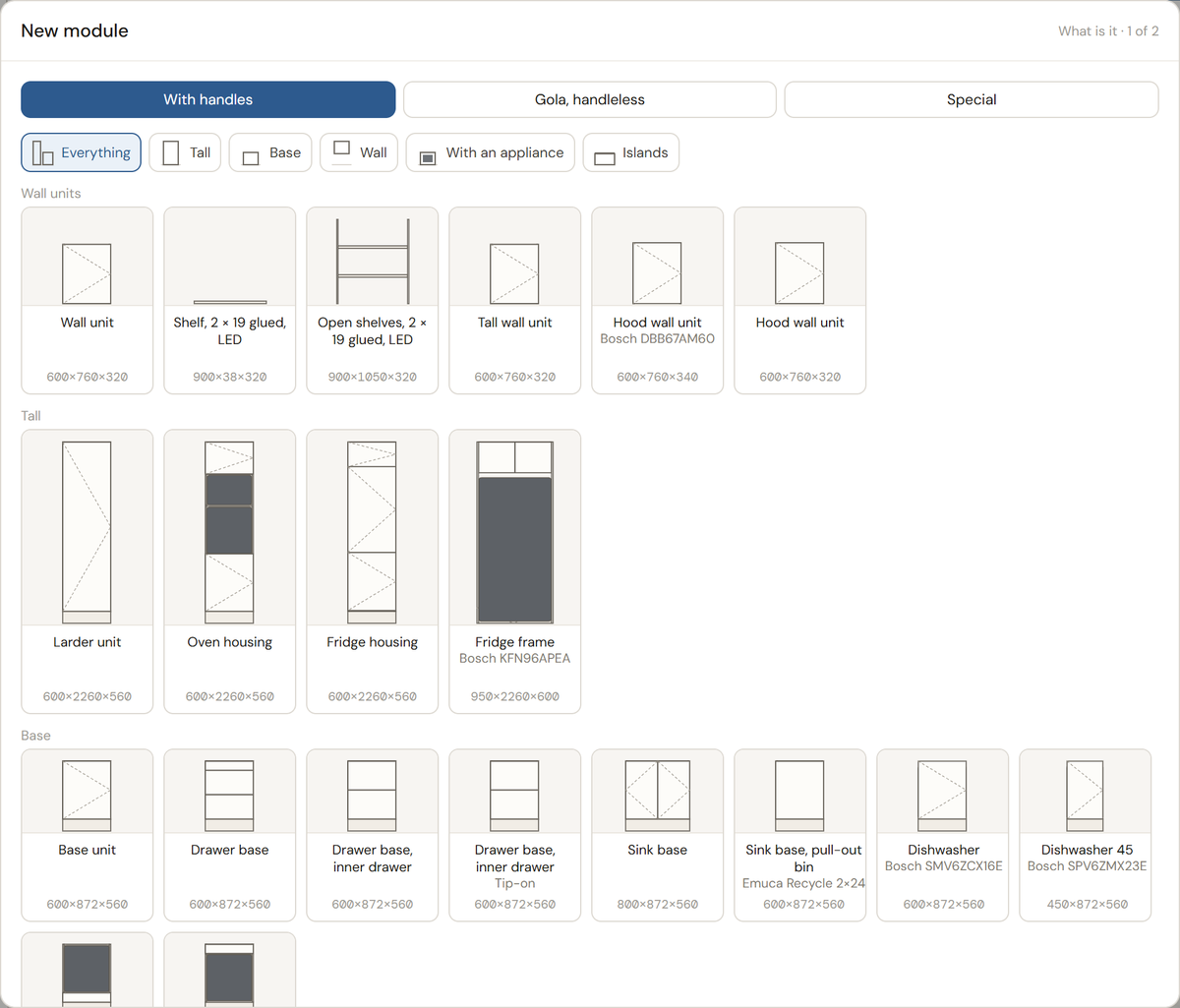

Vorlage wählen, Breite, Höhe und Tiefe eingeben, Korpusplatte und Frontplatte auswählen. Ein Küchenkorpus stellt sich in die Zeile neben den letzten; ein Oberschrank hängt sich auf seine Linie.

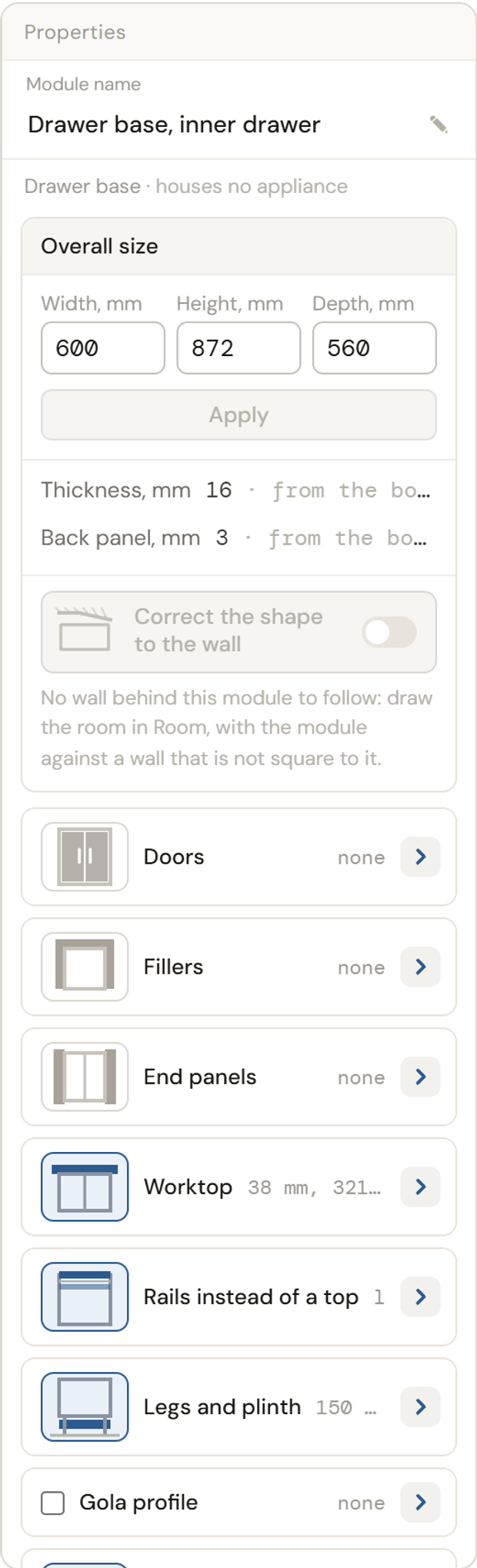

Das Eigenschaftenfeld ist ein Stapel Karten — Türen, Schubladen, Böden, Stangen, Passleisten, Wangen, Füße, Verbinder, Arbeitsplatte. Module verschieben und kopieren, eine Fläche mit dem Versatzwerkzeug hinein- oder herausdrücken, ein Fach teilen, eine Platte gegen eine andere tauschen.

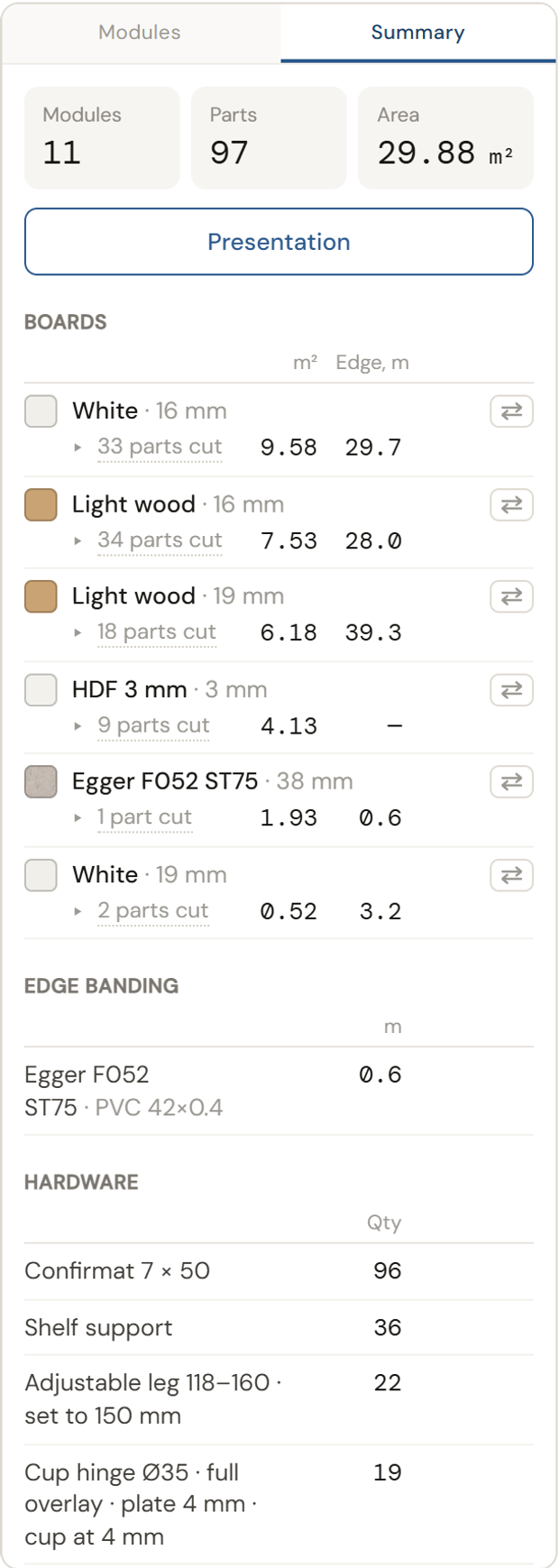

Platten in m², Umleimer in Metern, jedes Scharnier, jede Führung, jeder Fuß und jede Schraube stückweise, und die Kosten aus Ihrer Preisliste. Ein Boden, der sich durchbiegt, eine Tür, die an die Wand stößt, oder eine Platte, die länger ist als die Platte, werden gemeldet, bevor etwas gesägt wird.

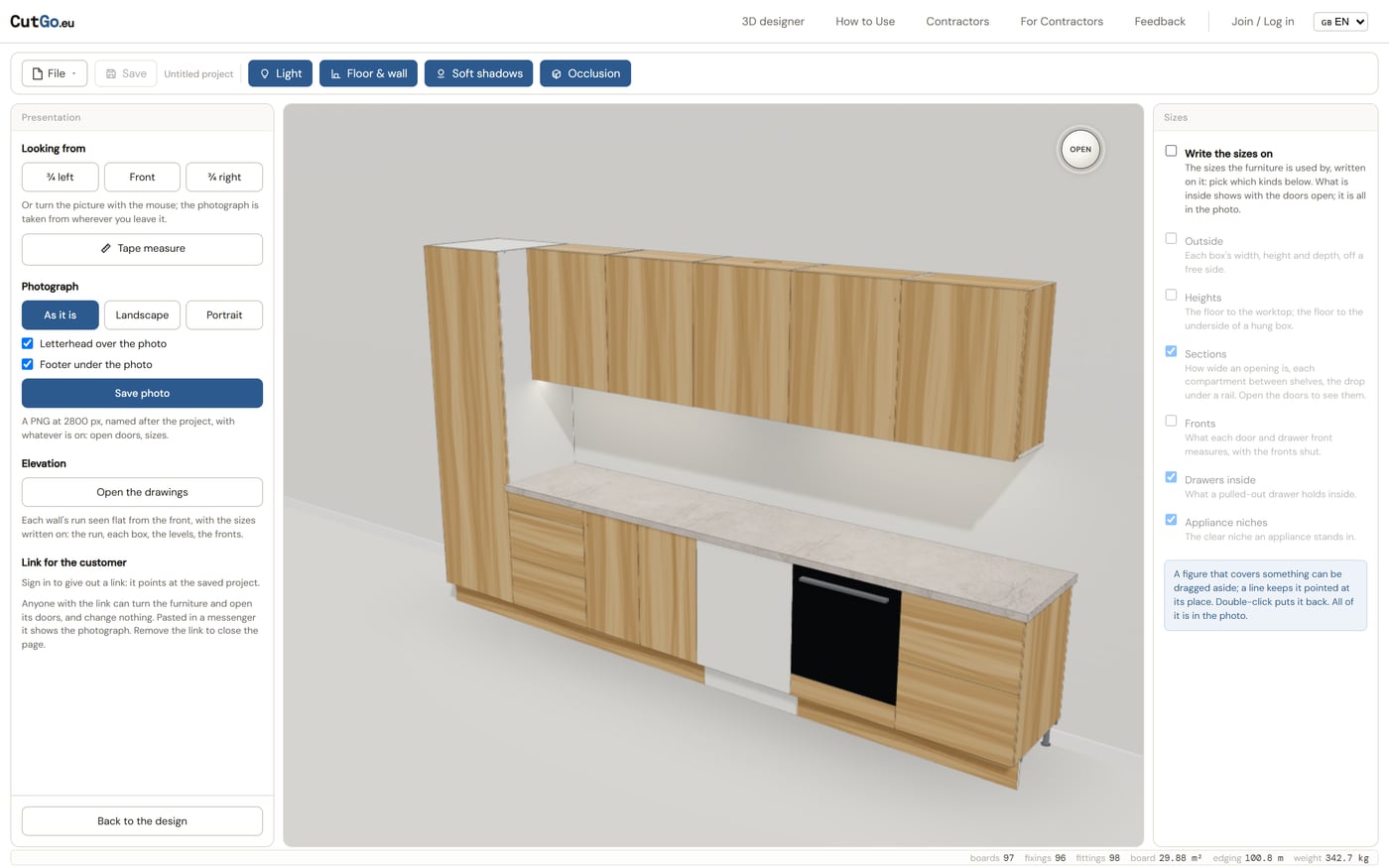

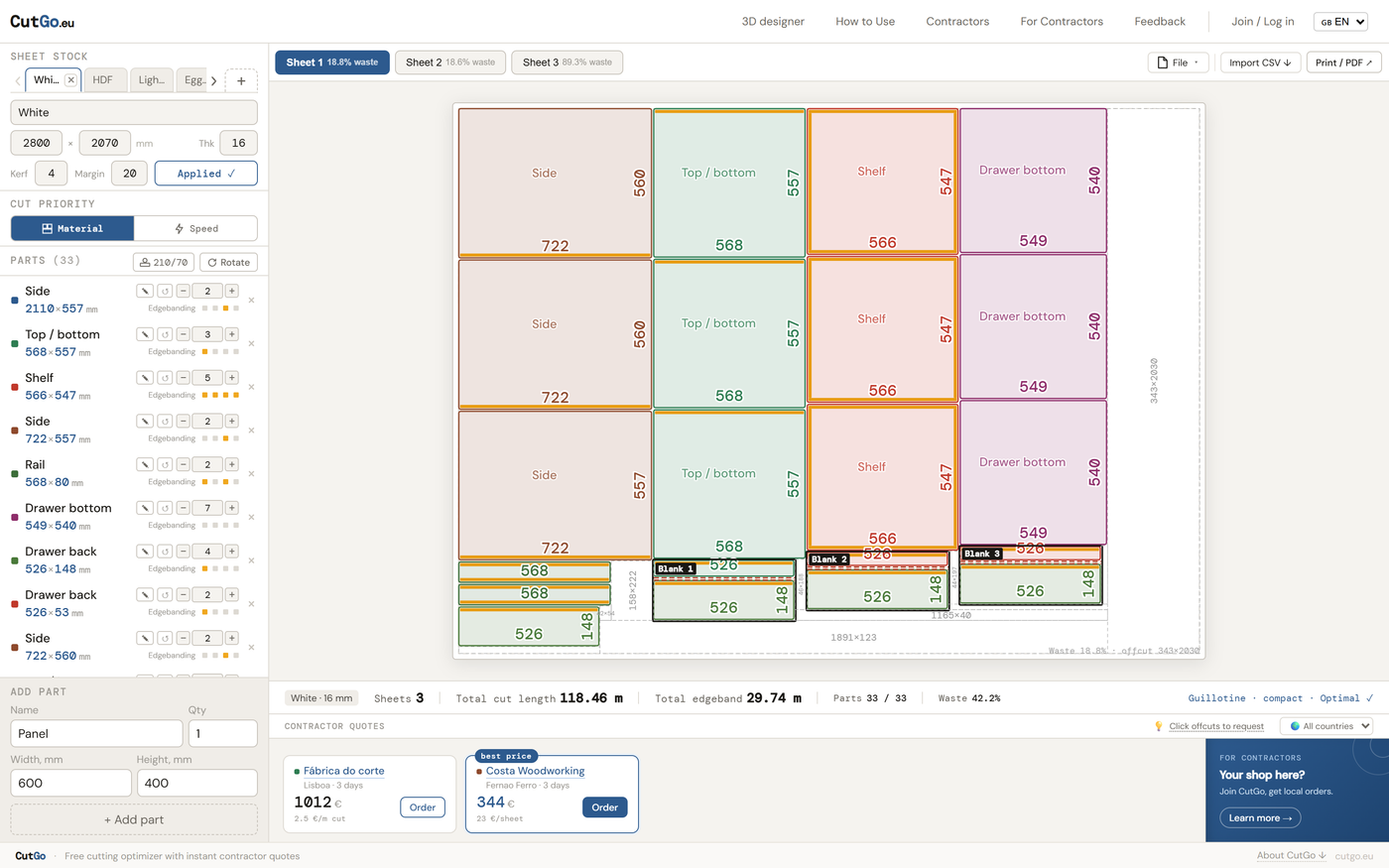

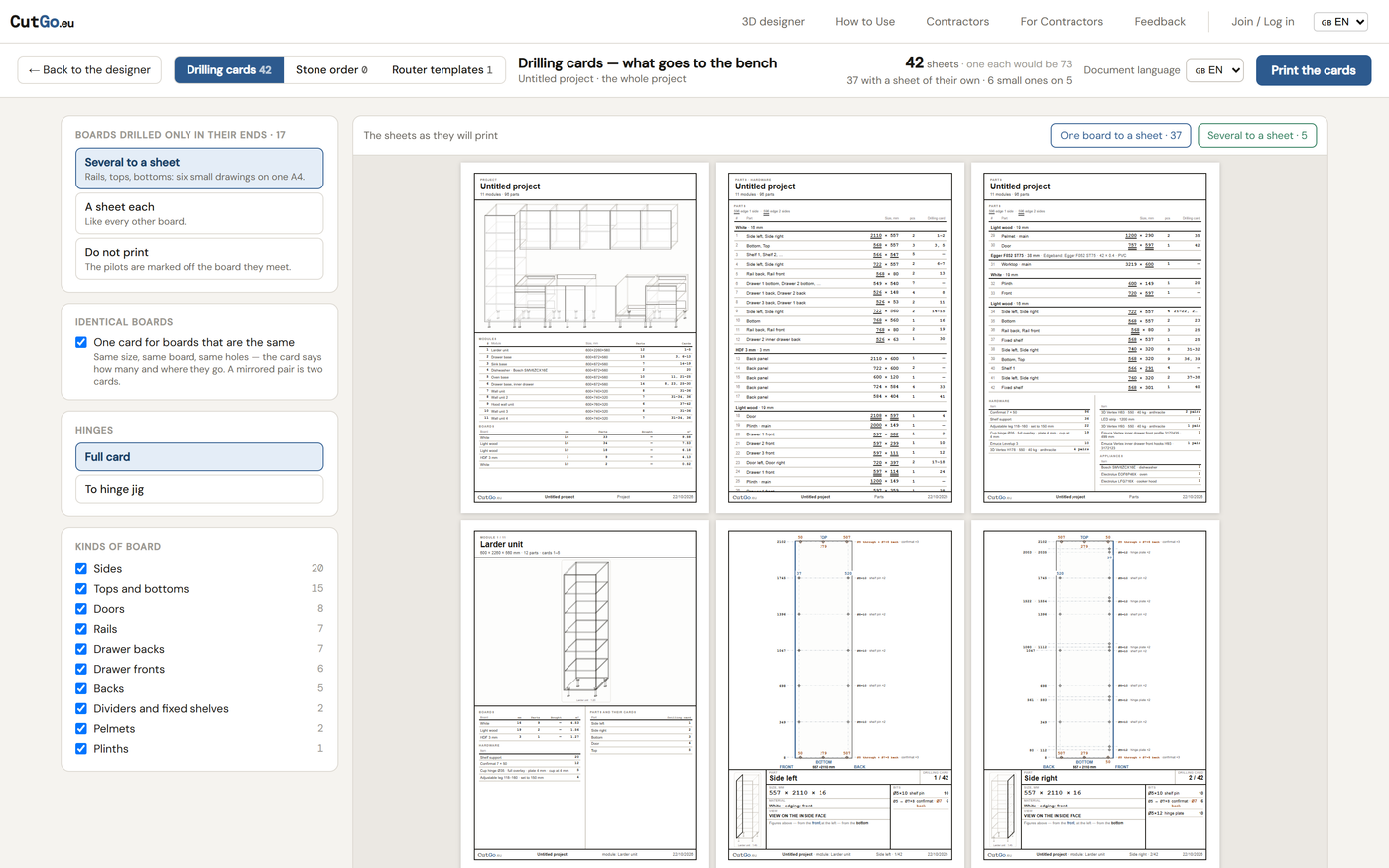

„An den Schnittplan“ legt die Teile auf Platten; Werkstatt auf der Karte wählen und bestellen. Bohrkarten und Schnittplan drucken, ein Foto speichern und dem Kunden einen Link geben.
Ja. Zeichnen, Schnittliste, Bohrkarten und Zuschnittoptimierer sind kostenlos. Sie bezahlen nur eine Werkstatt für den Zuschnitt, wenn Sie über CutGo bestellen.
Zum Zeichnen nicht: Der Konstruktor öffnet sich ohne Konto und behält Ihre Arbeit im Browser. Melden Sie sich — kostenlos — an, um Projekte zu speichern, ein Lager mit Platten und Resten zu führen, Ihre eigene Preisliste zu nutzen und Kunden einen Link zum 3D zu geben.
Jede sichtbare Platte mit Breite, Höhe und Stückzahl in ganzen Millimetern, der Platte, aus der sie kommt, der Maserungsrichtung und den Kanten, die womit bekantet werden. Türen und Schubladenfronten werden abgerundet, damit die Fugen offen bleiben. Zugekaufte Teile — ein Arbeitsplattenrohling, ein Gerät — stehen zum Bestellen, nicht zum Sägen.
Emuca-Vertex- und Simplex-Schubladen, Push-Sincro-Tip-on-Schubladen, Innenschubladen, Blum Merivobox und Clip-top-Scharniere mit Blumotion, Push-Lite-Schnäpper für grifflose Türen, Gola-Profile, Levelup-Schrankaufhänger, Harmony-Apothekerauszüge, Recycle-Abfalleimer, LED-Bänder, Stellfüße und Sockelclips, Konfirmate, Exzenter und Dübel. Geräte werden nach Bosch-Datenblättern gezeichnet: Backöfen, Geschirrspüler, Hauben, Kühlschränke und Kochfelder.
Ja. „Einbau“ wählen, die Höhe an beiden Wänden und die Breite am Boden und an der Decke messen, und der Schrank wird auf das schmale Ende gebaut, mit Passleisten an den Seiten und oben, die auf das breite Ende zugeschnitten und vor Ort angepasst werden.
Die 3D-Ansicht, der Kundenlink und das Angebot laufen auf dem Handy. Zeichnen ist für den Desktop: Baum, Ansicht und Eigenschaftenfeld nebeneinander.
Schnittplan und Teileliste als PDF, Bohrkarten als PDF, Fotos als PNG, Frässchablonen als SVG oder DXF, das Kundenangebot als PDF und die Teile direkt in den Zuschnittoptimierer.
Englisch, Deutsch, Spanisch, Polnisch, Portugiesisch und Russisch für die Oberfläche; die Werkstattdokumente und das Kundenangebot können in einer eigenen Sprache gedruckt werden.
